Răng đạn B47K22Dự án TianGui · Quảng Châu · Kiểm tra hiện trường
Răng máy cắt rãnh: kiểm tra tại vị trí lắp trên bánh cắt
DRILLNOVA · Hồ sơ công trường · Cập nhật
Tại TianGui, đội hiện trường nâng bộ cắt lên và làm sạch, kiểm tra các răng đang lắp và ghi lại công việc thay răng. Những bức ảnh cho thấy vì sao ảnh cận cảnh răng cần thể hiện cả bánh cắt và đế xung quanh; nhật ký vận hành cho thấy vì sao công việc cắt và bảo dưỡng cần được ghi riêng.
Ghi chép hiện trường tháng 12 năm 2023 ghi nhận máy cắt rãnh SX50 và rãnh dài 2,5 m, rộng 1 m. Ống khoan lấy lõi gắn răng đạn khoan một lỗ trước khi tiếp tục cắt rãnh.
Khoan trước một lỗ, sau đó cắt rãnh
Ghi chép liệt kê ống khoan lấy lõi gắn răng đạn, gầu khoan và máy cắt rãnh tại công trường. Trình tự được ghi rõ: khoan một lỗ bằng ống khoan lấy lõi gắn răng đạn, sau đó tiếp tục bằng máy cắt rãnh. Điều này giải thích vì sao thiết bị khoan xoay và máy cắt rãnh cùng xuất hiện trong hồ sơ hiện trường.

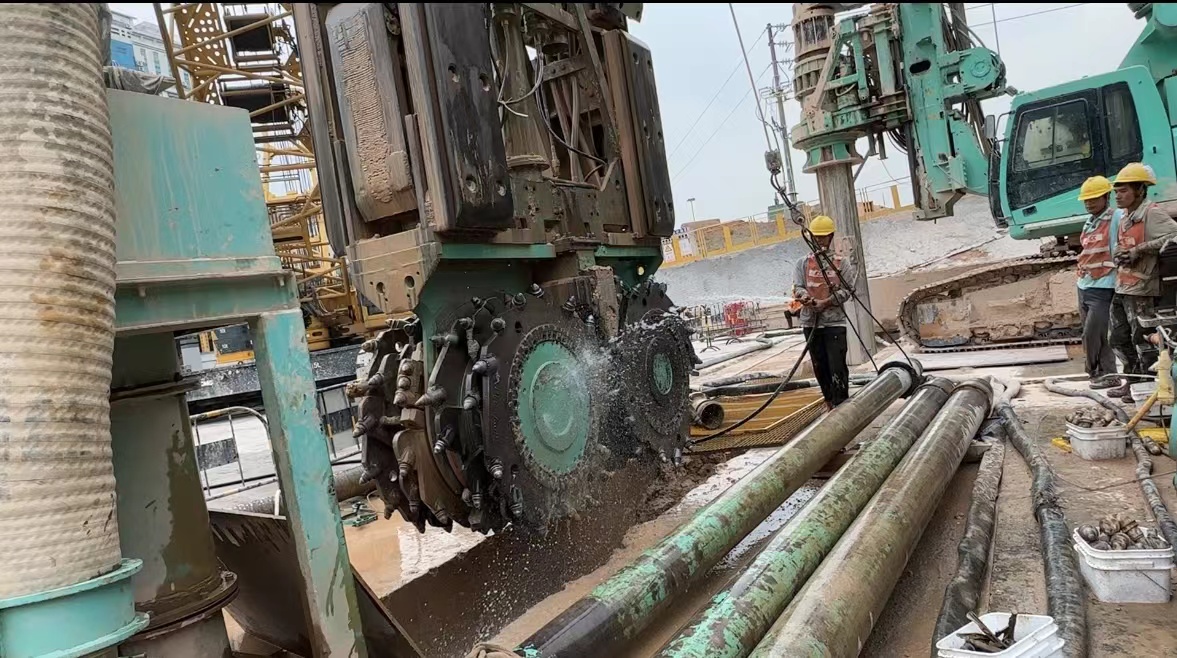

Ghi chép hiện trường cũng ghi nhận việc nâng bộ cắt và làm sạch bùn, tiếp theo là phần kiểm tra răng. Ảnh dưới đây cho thấy hoạt động làm sạch; ảnh không thể hiện mức cải thiện khả năng quay của răng đã được đo lường.
Ghi nhận răng, đế giữ và vị trí trên bánh cắt trong cùng một hồ sơ

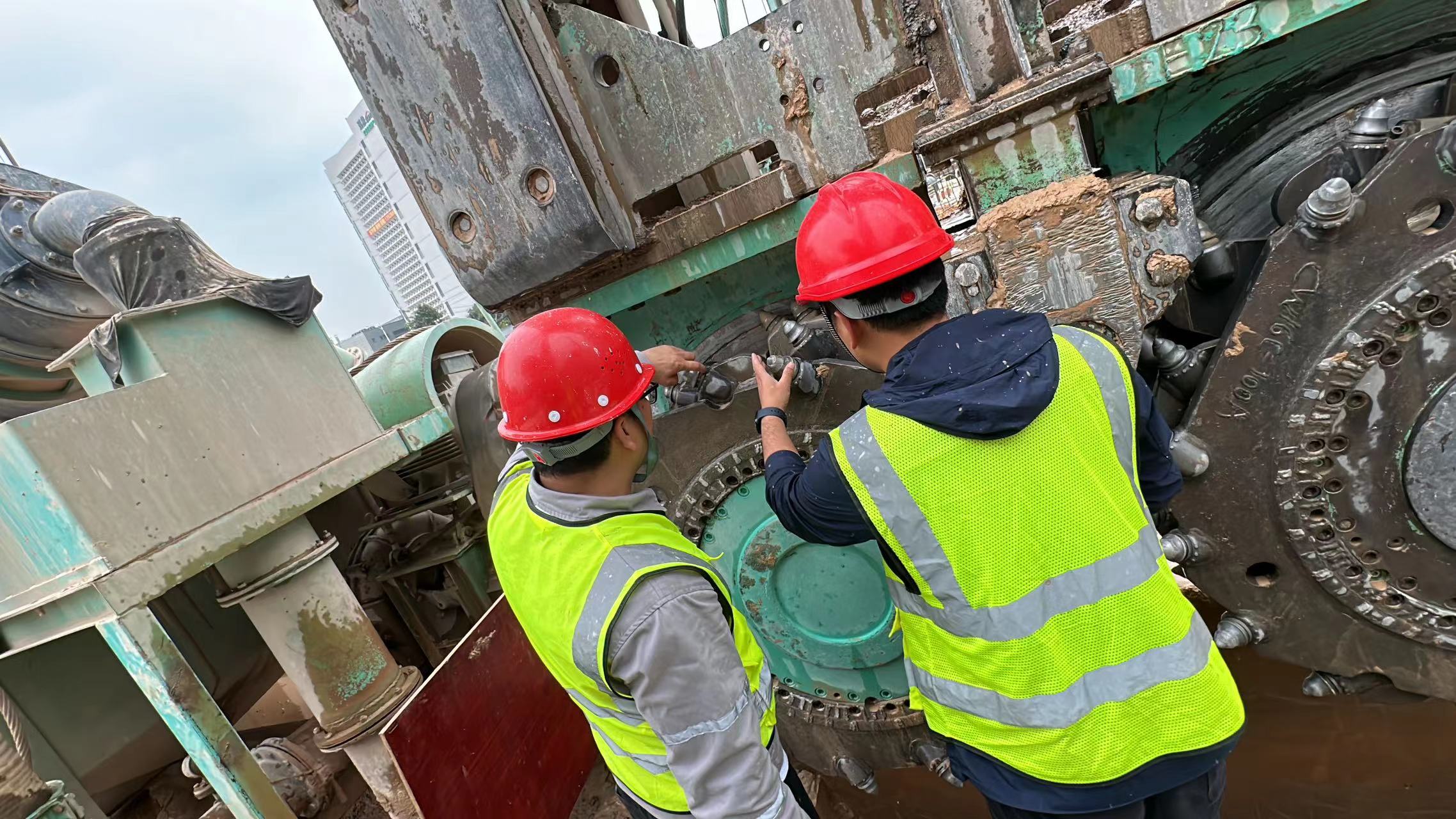

Ghi chép kiểm tra gốc đề cập cụ thể đến các răng ở vị trí giữa không quay và yêu cầu thay những răng không còn sử dụng được. Chi tiết hữu ích là vị trí ghi nhận hiện tượng: một răng rời trong thùng không cho người xem biết trước đó nó làm việc ở đâu.

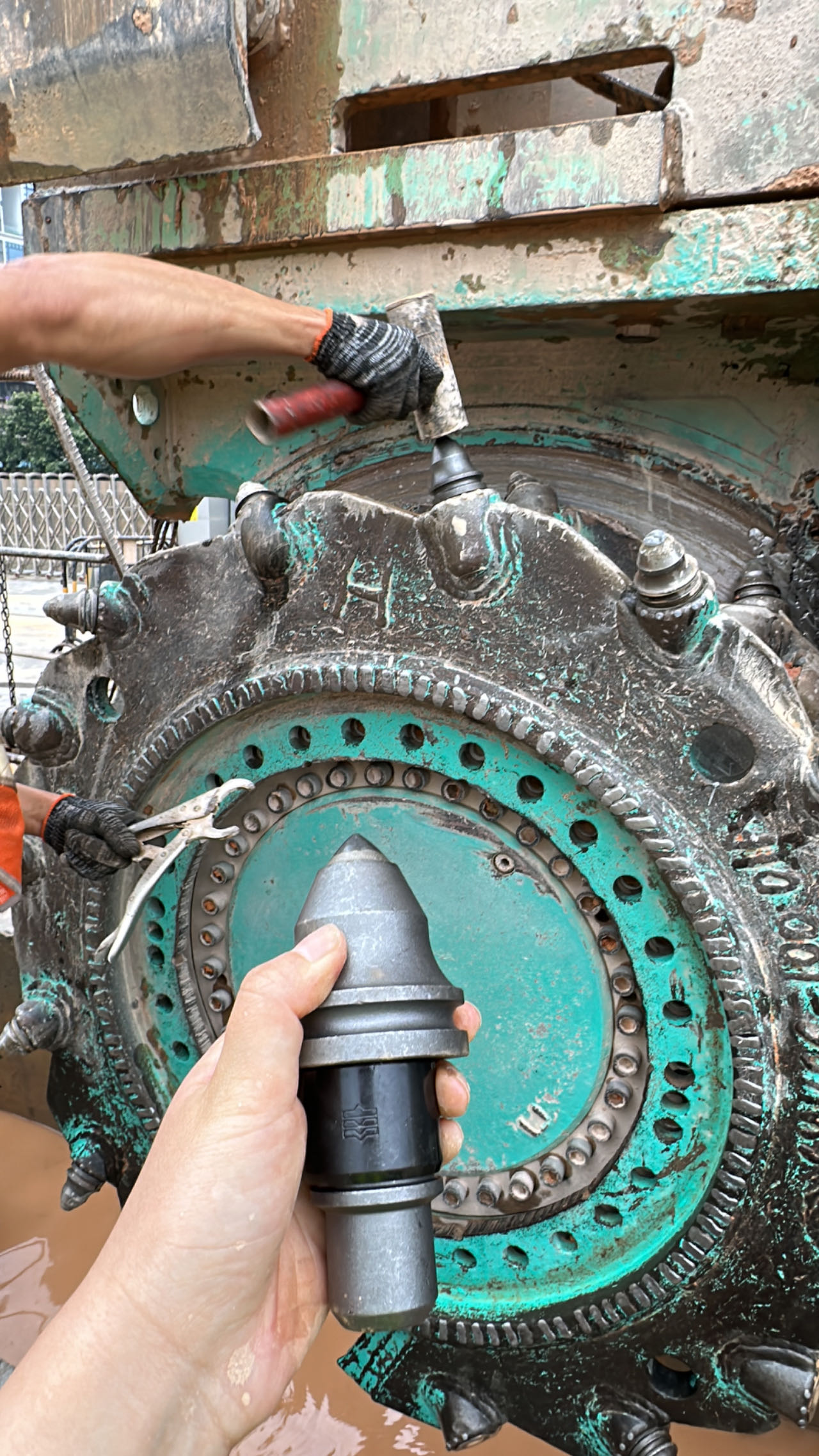

Ảnh cận cảnh dưới đây cho thấy một răng chuôi tròn đang lắp cùng với đế giữ. Trong ảnh thay răng, bánh cắt nằm phía sau chiếc răng được cầm trên tay. Đây là những góc nhìn khác nhau, không phải ảnh so sánh trước và sau của cùng một răng đã đánh số.
Tên vị trí không phải là mã sản phẩm. “Răng ở vị trí giữa” trong ghi chép này không xác định mẫu răng dạng tấm JM. Ảnh hiện trường cho thấy răng chuôi tròn; răng thay thế cụ thể phải được đối chiếu với đế đang lắp và cơ cấu giữ răng. Xem hai hệ tham chiếu riêng biệt CWT và JL / JM / JR.
Sáu mục ghi tách công việc cắt khỏi công việc thay răng
Bảng vận hành được liên kết trong ghi chép hiện trường bao gồm nhiều đoạn rãnh và ngày khác nhau. Các mục liên tiếp dưới đây thuộc đoạn rãnh A50-1, với nhãn ngày ghi là 1.19. Bảng không nêu năm hoặc mẫu máy cho nhóm này, và các mục này không được gắn với những ảnh phía trên.
| Thời gian ghi nhận | Công việc ghi nhận | Khoảng độ sâu |
|---|---|---|
| 06:30–07:00 | Hạ bộ cắt và nối ống | Không ghi khoảng độ sâu |
| 07:00–10:30 | Cắt / tiến sâu | 27.30 → 27.90 m |
| 10:30–11:40 | Nâng bộ cắt và thay răng | Không ghi khoảng độ sâu |
| 11:40–15:00 | Cắt / tiến sâu | 27.90 → 28.80 m |
| 15:00–16:20 | Nâng bộ cắt, thay răng và siết các chi tiết liên kết trên đầu cắt | Không ghi khoảng độ sâu |
| 16:20–18:30 | Cắt / tiến sâu | 28.80 → 29.15 m |
Điều kỹ sư hoặc người mua có thể rút ra: khoảng 15:00–16:20 bao gồm việc nâng bộ cắt, thay răng và siết các chi tiết liên kết trên đầu cắt. Nếu tính toàn bộ khoảng này là thời gian thay răng thì sẽ bỏ qua một phần công việc. Tương tự, các khoảng thời gian ghi cho công việc cắt không xác nhận rằng máy cắt liên tục trong toàn bộ khoảng đó. Trích đoạn này hỗ trợ xem xét trình tự công việc, không phải là căn cứ để công bố năng suất theo giờ hoặc tuổi thọ răng.
Trong lần thử tiếp theo, hãy ghi cùng mã đoạn rãnh và mô tả địa tầng bên cạnh mỗi khoảng độ sâu. Ghi riêng các công việc thay răng, ống lót hoặc chi tiết giữ răng, bảo dưỡng bánh cắt và chờ. Sau đó, gắn từng ảnh kiểm tra với vị trí đã đánh dấu trên bánh cắt và khoảng làm việc tương ứng.
Cần gửi gì để xem xét phương án thay răng hiệu quả
- Một ảnh toàn bộ bánh cắt: đánh dấu vị trí cần kiểm tra và giữ các răng lân cận trong khung hình để có thể xác định lại vị trí của ảnh cận cảnh.
- Chi tiết răng và lắp ghép: gửi ảnh nhìn bên của răng, đế và các chi tiết giữ răng, mọi ký hiệu phụ tùng đọc được, cùng bản vẽ liên quan hoặc kích thước lắp ghép đã đo. Chỉ riêng mẫu máy chưa đủ để xác nhận khả năng lắp thay thế.
- Khoảng làm việc: bổ sung mã đoạn rãnh, mô tả địa tầng, độ sâu bắt đầu và kết thúc, đồng thời ghi riêng công việc cắt, làm sạch và thay răng. Nêu rõ răng được kiểm tra trước hay sau khi làm sạch.
Đây là những thông tin nên ghi cho lần xem xét tiếp theo. Tài liệu TianGui không cung cấp sơ đồ răng được đánh số hoặc xác nhận mẫu và lô hàng cho từng bức ảnh.
Nguồn và phạm vi của ghi chép hiện trường này
Bài viết được biên soạn từ ghi chép hiện trường TianGui gốc của DRILLNOVA tháng 12 năm 2023, các ảnh trong ghi chép và bảng vận hành được liên kết. Ghi chép hiện trường ghi nhận việc kiểm tra và thay răng; bảng vận hành bao gồm nhiều đoạn rãnh và ngày khác nhau. Riêng mẫu ứng dụng tại TianGui trong catalogue được ghi là CWT-1. Bài viết không gán mẫu đó cho những răng không có mã nhận diện trong ảnh, cũng không biến bảng vận hành thành phép so sánh hiệu suất sản phẩm.
