Chóp xoay phá đá (roller bit) cho
ống khoan lấy lõi của bạn.
Chóp xoay hàn cố định và thay thế được cho ống khoan lấy lõi. Tìm mẫu sản phẩm, đối chiếu cách lắp hiện có hoặc trao đổi về bố trí cắt mới.
Cụm hàn cố định và tháo rời được · Kích thước đầu chóp theo danh mục: 132, 139 và 191 mm
BẮT ĐẦU TỪ YÊU CẦU CỦA BẠN
Bạn cần gì?
BỘ PHẬN CẮT THAY THẾ
Thay chóp xoay
Đối chiếu từng chóp xoay hoặc cả bộ thay thế với kết cấu lắp trên ống khoan hiện có.
Kiểm tra cách lắp của tôiDỤNG CỤ MỚI HOẶC CẢI TẠO
Lập cấu hình ống khoan lấy lõi
Chọn dụng cụ hoàn chỉnh hoặc cụm phía dưới, cùng đường kính và bố trí cắt.
Khám phá ống khoan lấy lõi lắp chóp xoayCHƯA BIẾT MẪU SẢN PHẨM
Nhận diện sản phẩm đang có
Ảnh chóp xoay và phần liên kết là điểm khởi đầu hữu ích. Không cần biết mã mẫu.
Xem thông tin cần gửi01 / KẾT CẤU LẮP
Chóp xoay được gắn như thế nào?
Hàn cố định
Thân chân được hàn vào vành cắt.
- Kiểm tra độ phù hợp lắp ghép
- Biên dạng thân chân, vị trí và chiều cao làm việc.
Tháo rời được
Bộ phận cắt được giữ bằng đế giữ hoặc cụm bắt bu lông.
- Kiểm tra độ phù hợp lắp ghép
- Đế giữ hoặc bu lông, cách cố định và các khe hở.
Kích thước đầu chóp tương tự không xác nhận rằng kết cấu lắp có thể thay thế lẫn nhau. *MH-3R cần được đánh giá ứng dụng trước khi dùng cho cọc khoan nhồi.
So sánh các cách lắp Thay từng chóp xoay: xem quá trình kiểm traChi tiết lắp bằng bu lông
Kiểm tra chi tiết lắp bằng bu lông.
Đọc mô tả video
Cảnh cận hoạt họa theo dõi các bu lông lắp cạnh cụm cắt.
Kiểm tra đế giữ, chi tiết siết giữ và kích thước lắp ghép theo bản vẽ của cụm.
CHỌN THEO CÁCH LẮP
Lập danh sách chóp xoay cần xem xét.
Lọc theo cách lắp. Kích thước hiển thị là kích thước đầu chóp theo danh mục; cần xác nhận đầy đủ kích thước lắp trước khi đặt hàng.
CHÓP XOAY
Tìm mẫu sản phẩm của bạn.
Khám phá dòng MH theo kết cấu lắp.
MH-1
Hàn cố định
132 mm45 răng hợp kimØ13 mm
Thân chân phẳng hàn cố định; xác nhận phiên bản bản vẽ đã chọn.
Kiểm tra trước khi đặt hàng: Đối chiếu biên dạng thân chân phẳng, vị trí lắp và phiên bản bản vẽ đã chọn.
- So sánh biên dạng thân chân phẳng hàn cố định với vùng lắp hiện có.
- Xác nhận vị trí và hướng lắp theo phiên bản bản vẽ đã chọn.
- Nêu rõ chỉ cần chóp xoay thay thế, cụm phía dưới hay dụng cụ hoàn chỉnh.
MH-2
Hàn cố định
139 mm52 răng hợp kimØ14 mm
Đầu chóp thế hệ thứ ba; thân chân hàn cố định biên dạng không đều kiểu truyền thống.
Kiểm tra trước khi đặt hàng: Đối chiếu biên dạng thân chân hàn cố định không đều và vị trí lắp với bản vẽ của bạn.
- So sánh biên dạng thân chân hàn cố định không đều với lỗ mở hiện có trên ống khoan.
- Xác nhận vị trí và hướng lắp theo phiên bản bản vẽ đã chọn.
- Nêu rõ chỉ cần chóp xoay thay thế, cụm phía dưới hay dụng cụ hoàn chỉnh.
MH-3
Hàn cố định
139 mm52 răng hợp kimØ14 mm
Thân chân thế hệ thứ tư dày hơn, có góc hàn định sẵn.
Kiểm tra trước khi đặt hàng: Kiểm tra thân chân dày hơn và góc định sẵn theo bố trí ống khoan và bản vẽ của bạn.
- Kiểm tra biên dạng thân chân dày hơn và góc hàn định sẵn theo bố trí ống khoan.
- Xác nhận vị trí hướng kính, chiều cao làm việc và hướng lắp theo phiên bản bản vẽ đã chọn.
- Nêu rõ chỉ cần chóp xoay thay thế, cụm phía dưới hay dụng cụ hoàn chỉnh.
MH-3B
Lắp bằng bu lông
139 mm52 răng hợp kimØ14 mm
Lắp qua thanh ngang với hai bu lông và đai ốc hãm.
Kiểm tra trước khi đặt hàng: Kiểm tra thanh ngang hiện có, bố trí bu lông và khe hở sẵn có.
- So sánh thanh ngang và bố trí hai bu lông hiện có với bản vẽ lắp đã chọn.
- Kiểm tra khe hở quanh chóp xoay, tấm lắp, bu lông và đai ốc hãm.
- Nêu rõ các bộ phận cần cung cấp: chóp xoay, thanh ngang và chi tiết siết giữ.
MH-3C
Lắp qua đế giữ
139 mm52 răng hợp kimØ14 mm
Đế giữ riêng cho kết cấu bộ phận cắt tháo rời được.
Kiểm tra trước khi đặt hàng: Đối chiếu phần liên kết của đế giữ và kết cấu giữ trước khi chọn bộ phận thay thế.
- So sánh phần liên kết của đế giữ và kết cấu giữ hiện có với bản vẽ đã chọn.
- Kiểm tra vị trí lắp và khe hở trên toàn bộ dụng cụ.
- Nêu rõ yêu cầu có bao gồm chóp xoay, đế giữ và chi tiết giữ hay không.
MH-3H
Hàn cố định
191 mmRăng hợp kim 17 mm
Cụm hàn cố định thế hệ thứ tư kích thước lớn hơn.
Kiểm tra trước khi đặt hàng: Kiểm tra cụm hàn cố định lớn hơn, vị trí lắp và bản vẽ đã chọn.
- So sánh biên dạng thân chân lớn hơn và không gian sẵn có với vùng lắp hiện có.
- Xác nhận vị trí lắp, hướng lắp và cấu hình đầy đủ trên bản vẽ đã chọn.
- Nêu rõ chỉ cần chóp xoay thay thế, cụm phía dưới hay dụng cụ hoàn chỉnh.
MH-3R
Lắp qua đế giữ
139 mm52 răng hợp kimØ14 mm
Đế giữ riêng với chi tiết siết ở mặt trước; cần đánh giá theo ứng dụng cụ thể.
Kiểm tra trước khi đặt hàng: Đánh giá ứng dụng dự kiến, phần liên kết của đế giữ và bố trí chi tiết siết ở mặt trước.
- Xác nhận ứng dụng cọc khoan nhồi dự kiến; tờ giới thiệu MH-3R mô tả ứng dụng HDD/khoan kích ngầm.
- So sánh phần liên kết của đế giữ, bố trí chi tiết siết ở mặt trước và khe hở với bản vẽ đã chọn.
- Nêu rõ yêu cầu có bao gồm chóp xoay, đế giữ và chi tiết siết giữ hay không.
Hình dựng sản phẩm 3D. Xem bản vẽ tham khảo theo mẫu trước khi đặt hàng.
Các kết cấu lắp không phải lúc nào cũng thay thế lẫn nhau được. Kiểm tra phần liên kết qua đế giữ hoặc bu lông của dụng cụ.
Các bản vẽ tham khảo
Chọn mẫu để xem bản xem trước. Có thể yêu cầu bản vẽ đầy đủ kích thước.

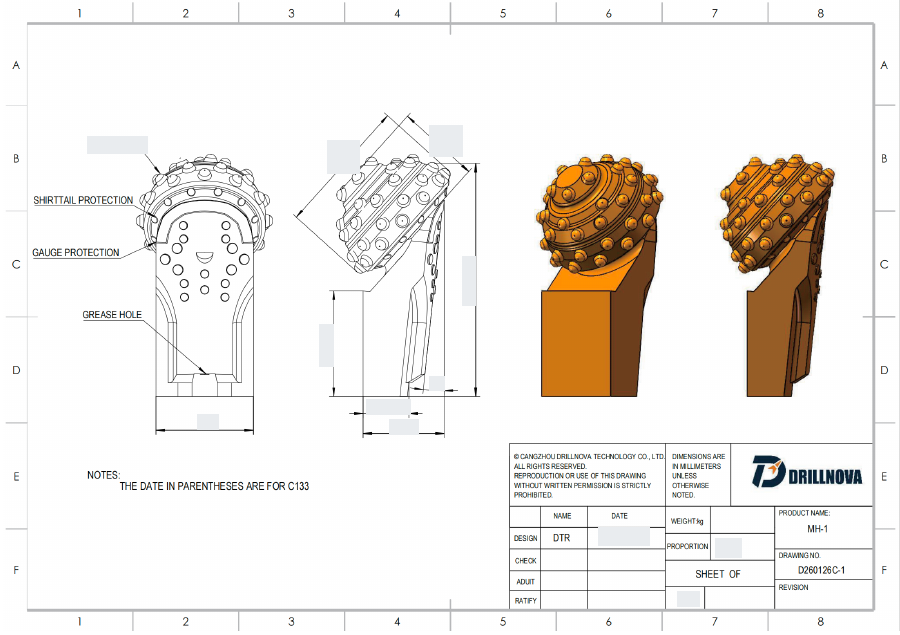

MH-1D260126C-1

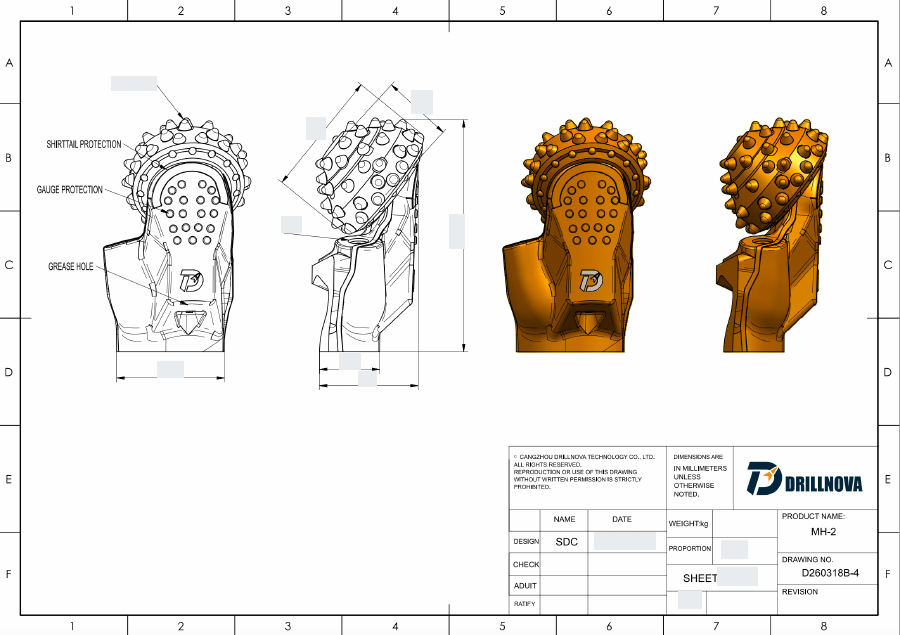

MH-2D260318B-4
MH-3D260327B

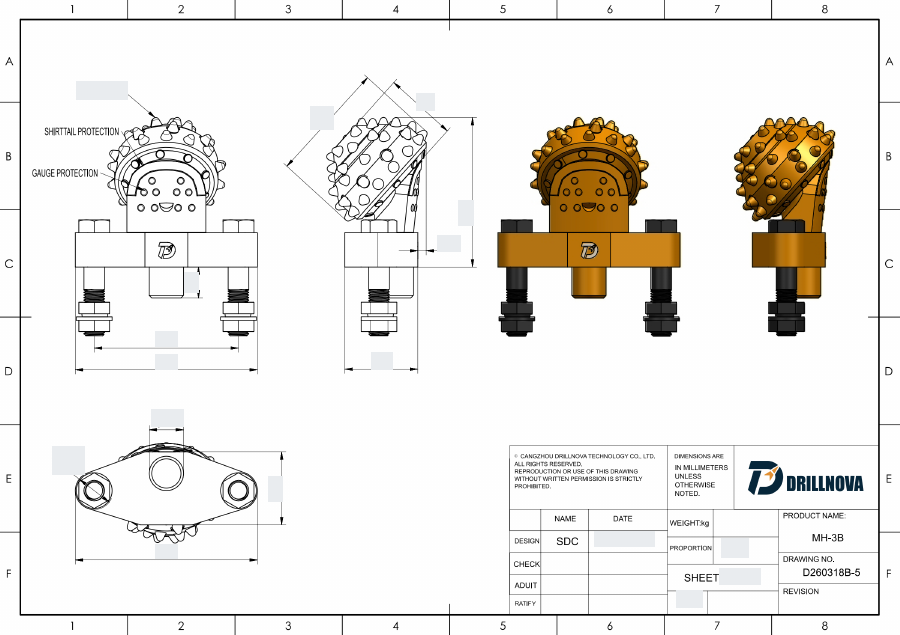

MH-3BD260318B-5

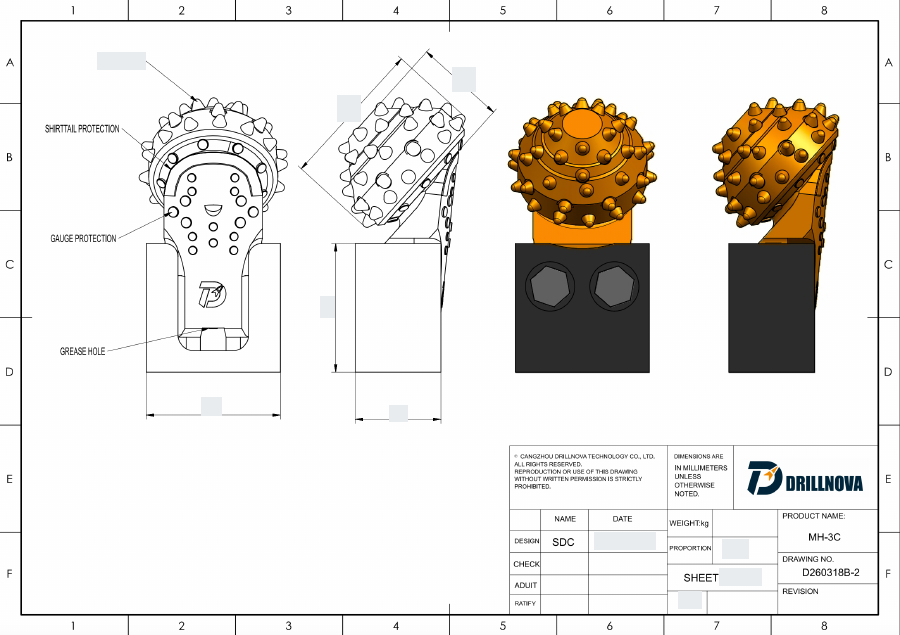

MH-3CD260318B-2

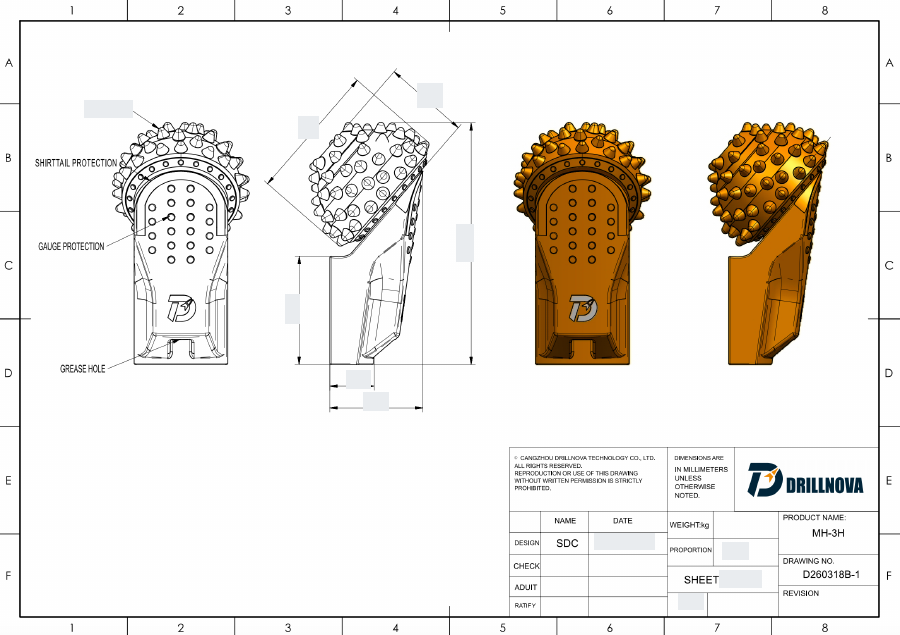

MH-3HD260318B-1

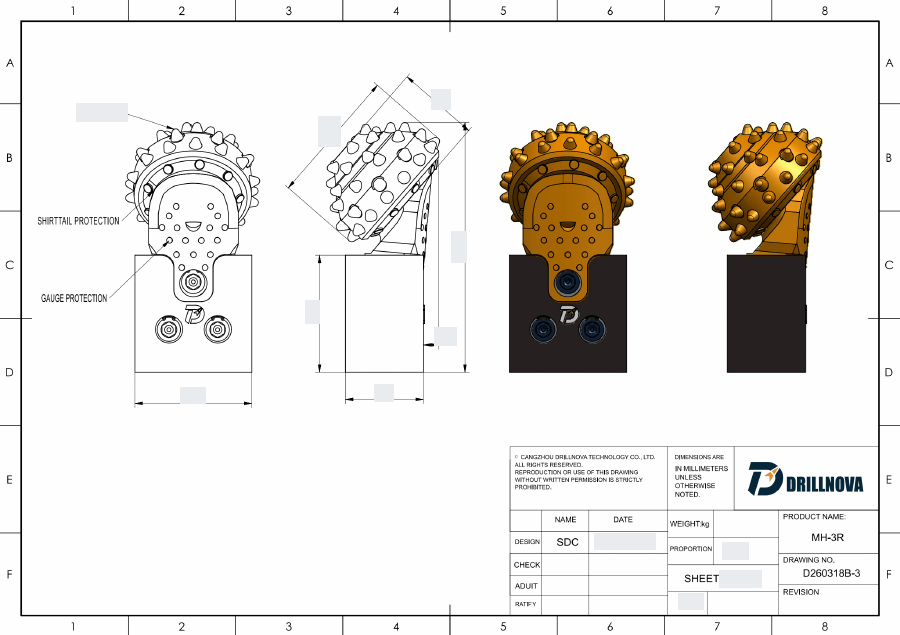

MH-3RD260318B-3
So sánh thông số của cả bảy mẫu
| Mẫu | Kích thước đầu chóp theo danh mục | Bố trí răng hợp kim | Khác biệt về thân chân / lắp đặt | Vật liệu đầu chóp / thân chân trong danh mục |
|---|---|---|---|---|
| MH-1 | 132 mm | 45 răng hợp kim · Ø13 mm | Thân chân phẳng hàn cố định; áp dụng phiên bản bản vẽ đã chọn | 20CrNiMo / 20CrNiMo |
| MH-2 | 139 mm | 52 răng hợp kim · Ø14 mm | Đầu chóp thế hệ thứ ba; thân chân hàn cố định biên dạng không đều kiểu truyền thống | 20CrNiMo / 20CrNiMo |
| MH-3 | 139 mm | 52 răng hợp kim · Ø14 mm | Thân chân thế hệ thứ tư dày hơn, có góc hàn định sẵn | Xác nhận mác vật liệu đầu chóp và thân chân theo bản vẽ đã chọn |
| MH-3C | 139 mm | 52 răng hợp kim · Ø14 mm | Đế giữ riêng; bộ phận cắt tháo rời được | Xác nhận mác vật liệu đầu chóp và thân chân theo bản vẽ đã chọn |
| MH-3B | 139 mm | 52 răng hợp kim · Ø14 mm | Thanh ngang, hai bu lông và đai ốc hãm | Xác nhận mác vật liệu đầu chóp và thân chân theo bản vẽ đã chọn |
| MH-3R | 139 mm | 52 răng hợp kim · Ø14 mm | Kết cấu đế giữ và chi tiết siết ở mặt trước riêng biệt² | Xác nhận mác vật liệu đầu chóp và thân chân theo bản vẽ đã chọn |
| MH-3H | 191 mm | Răng hợp kim 17 mm | Cụm hàn cố định thế hệ thứ tư kích thước lớn hơn | 20CrNiMo / 20CrNiMo |
Dữ liệu danh mục danh nghĩa. Kích thước, vật liệu và cách lắp cuối cùng được xác định theo bản vẽ đặt hàng đã chọn. Cấu hình MH-3H đầy đủ được xác nhận trên bản vẽ đã chọn. ²Tờ giới thiệu MH-3R mô tả ứng dụng HDD/khoan kích ngầm; cần đánh giá dụng cụ cụ thể trước khi sử dụng cho cọc khoan nhồi.
02 / ĐỘ PHÙ HỢP & PHẠM VI CUNG CẤP
Xác nhận liên kết
trước khi chọn bộ phận.
Dùng mã mẫu để bắt đầu so sánh. Dụng cụ hiện có và bản vẽ đã chọn xác định độ phù hợp lắp ghép.
Bạn đang đặt “chóp xoay 8½-inch”?
Gửi mô tả bộ phận ban đầu, ảnh và bản vẽ có kích thước nếu có. Các kích thước bên trên mô tả đầu chóp theo danh mục; toàn bộ kích thước lắp cũng phải phù hợp. Chúng tôi có thể hỗ trợ nhận diện đầu chóp và thân chân, đế giữ hoặc kết cấu bu lông trước khi bạn đặt hàng.
Hỗ trợ nhận diện chóp xoay của tôiChuẩn bị các thông tin này
- Bộ phận và cách lắpMã mẫu nếu biết, ảnh toàn bộ dụng cụ và ảnh cận thân chân, đế giữ hoặc bu lông.
- Kích thướcĐường kính ống khoan, kích thước đầu chóp và số đo lắp ghép hoặc bản vẽ.
- Phạm vi cần được cung cấpTừng bộ phận cắt, cả bộ, hoặc bộ phận cắt kèm đế giữ và chi tiết cố định; số lượng và nơi nhận hàng.
Với bố trí mới hoặc vấn đề khi khoan, bổ sung thông tin máy khoan, địa tầng và ảnh mài mòn. Gửi thông tin bạn đang có; các chi tiết còn thiếu có thể trao đổi sau.
Hỗ trợ tại công trường và theo dõi trong quá trình sử dụng.
Cải tạo bằng MH-3, 1,200 mm · hỗ trợ tại công trường
Ghi nhận khoảng 57 m khoan tích lũy. Chúng tôi hỗ trợ cải tạo ống khoan hiện có của khách hàng, hướng dẫn định vị và hàn, đồng thời đào tạo thợ vận hành.
Xem hồ sơ cải tạo và theo dõi →
Ống khoan cánh xoắn cao 800 mm · thử nghiệm hiện trường
Công trường phản hồi khả năng thoát mùn khoan tốt. Thiết kế mới nhằm xử lý mùn khoan tích chặt và mài mòn nặng của khách hàng; thử nghiệm theo dõi các điều chỉnh vận hành, đá thu hồi và kiểm tra bộ phận cắt.
Theo dõi thiết kế qua thử nghiệm hiện trường →Tổng tiến độ cộng dồn tại Zengcheng có các số liệu ước tính và lịch sử thay thế chưa đầy đủ; đây không phải tuổi thọ đã xác minh của một bộ mười chóp xoay không thay đổi. Các quan sát tại Jieyang không xác lập mức tăng tuổi thọ sử dụng.
SỬ DỤNG & ỨNG DỤNG
Hỗ trợ lắp đặt và vận hành.
03 / YÊU CẦU CỦA BẠN
Yêu cầu chóp xoay cho dụng cụ của bạn.
Khi thay thế, hãy cung cấp mã mẫu hoặc ảnh, kết cấu lắp, số lượng và nơi nhận hàng. Cho biết bạn có cần đế giữ và chi tiết cố định hay không.
Có thể gửi ảnh và bản vẽ qua email hoặc WhatsApp từ trang yêu cầu.
