Răng đạn B47K22Khi phát hiện răng cắt tường vây chuôi tròn bị kẹt, hãy kiểm tra lỗ trong của giá giữ trước khi lắp răng khác. Không chỉ nhìn ở miệng lỗ: cần đánh giá đồng thời các bề mặt tiếp xúc bên trong, vị trí thay đổi đường kính lỗ và chuôi răng tương ứng.
Răng chỉ là một phần của mối lắp ghép
Trong một hồ sơ hiện trường trước đây, người kiểm tra ghi nhận một số răng bị kẹt và tình trạng mòn nặng tạo rãnh gần đáy giá giữ. Cùng phần hồ sơ này ghi địa tầng là đá gneiss. Tiếp đó là ảnh giá giữ đã tháo và các mẫu được cắt bổ để xem kỹ hơn.
Câu hỏi thực tế là: chuôi răng mới sẽ tiếp xúc với bề mặt bên trong giá giữ ở tình trạng nào? Thay răng chỉ thay đổi răng; việc đó không phục hồi bề mặt giá giữ đã mòn.

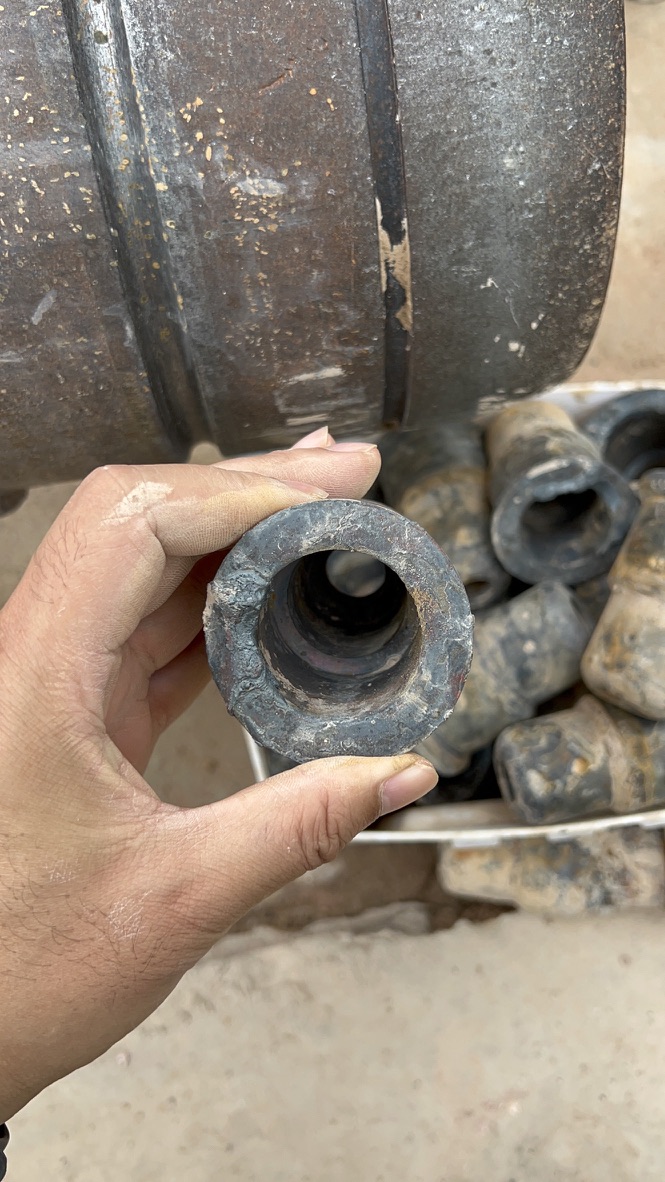

Trong ảnh, có thể nhìn qua miệng vào lỗ có các bậc đường kính, nhưng vùng tối hạn chế quan sát sâu hơn. Khi kiểm tra lắp ghép, giữ răng đã tháo cùng giá giữ của nó để đối chiếu dấu vết trên hai chi tiết.
Xác định bề mặt trước khi so sánh đường kính chuôi

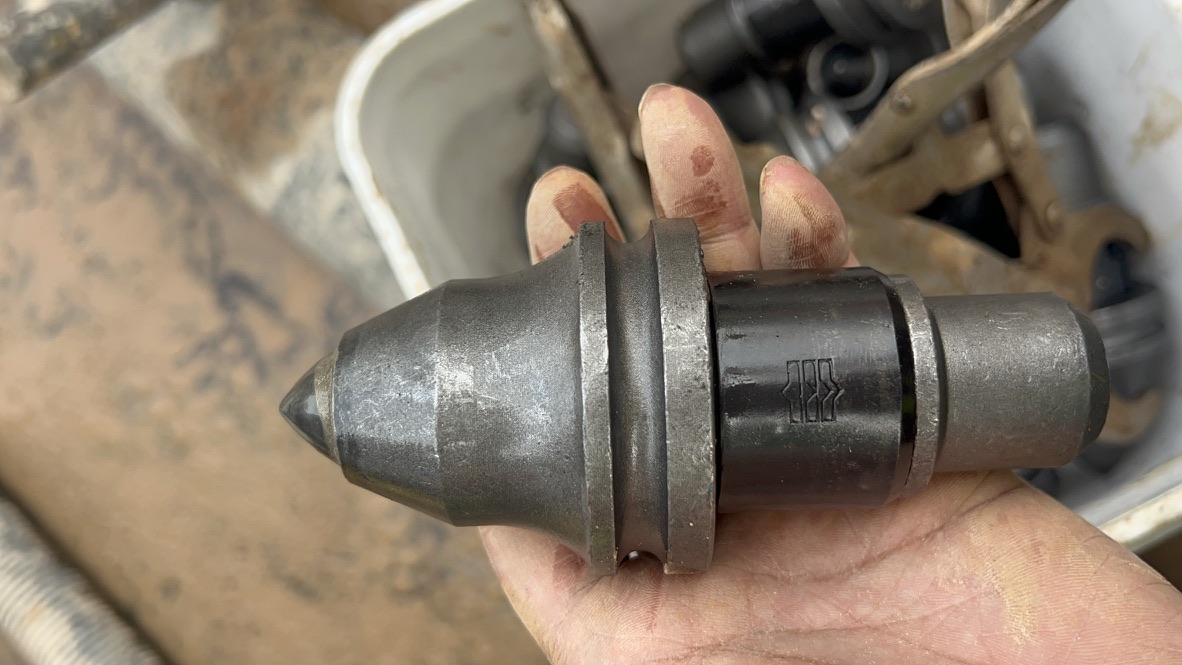

Trong ảnh chụp ngang gốc này, một ống bọc màu đen bao quanh một phần chuôi răng. Đầu chuôi kim loại lộ ra, mặt ngoài của ống bọc và vùng vai–rãnh ở phía trước là các đặc điểm khác nhau. Số đo qua mặt ngoài ống bọc không phải là đường kính của phần chuôi trần.
Khi hỏi mua răng thay thế, đánh dấu vị trí đo trên ảnh chụp ngang hoặc bản vẽ và ghi rõ ống bọc có ở nguyên vị trí khi đo hay không. Với số đo chiều dài, đánh dấu cả hai điểm đầu và cuối. Nhờ đó, nhà cung cấp có thể đối chiếu răng thay thế tại cùng vị trí, thay vì coi một “đường kính chuôi” là đủ để mô tả toàn bộ phần lắp ghép.
Ảnh này giúp nhận diện các đặc điểm trên; hồ sơ không xác nhận đây là răng đã lắp cùng các mẫu giá giữ được trình bày trong bài.
Mẫu cắt bổ cho thấy những gì?

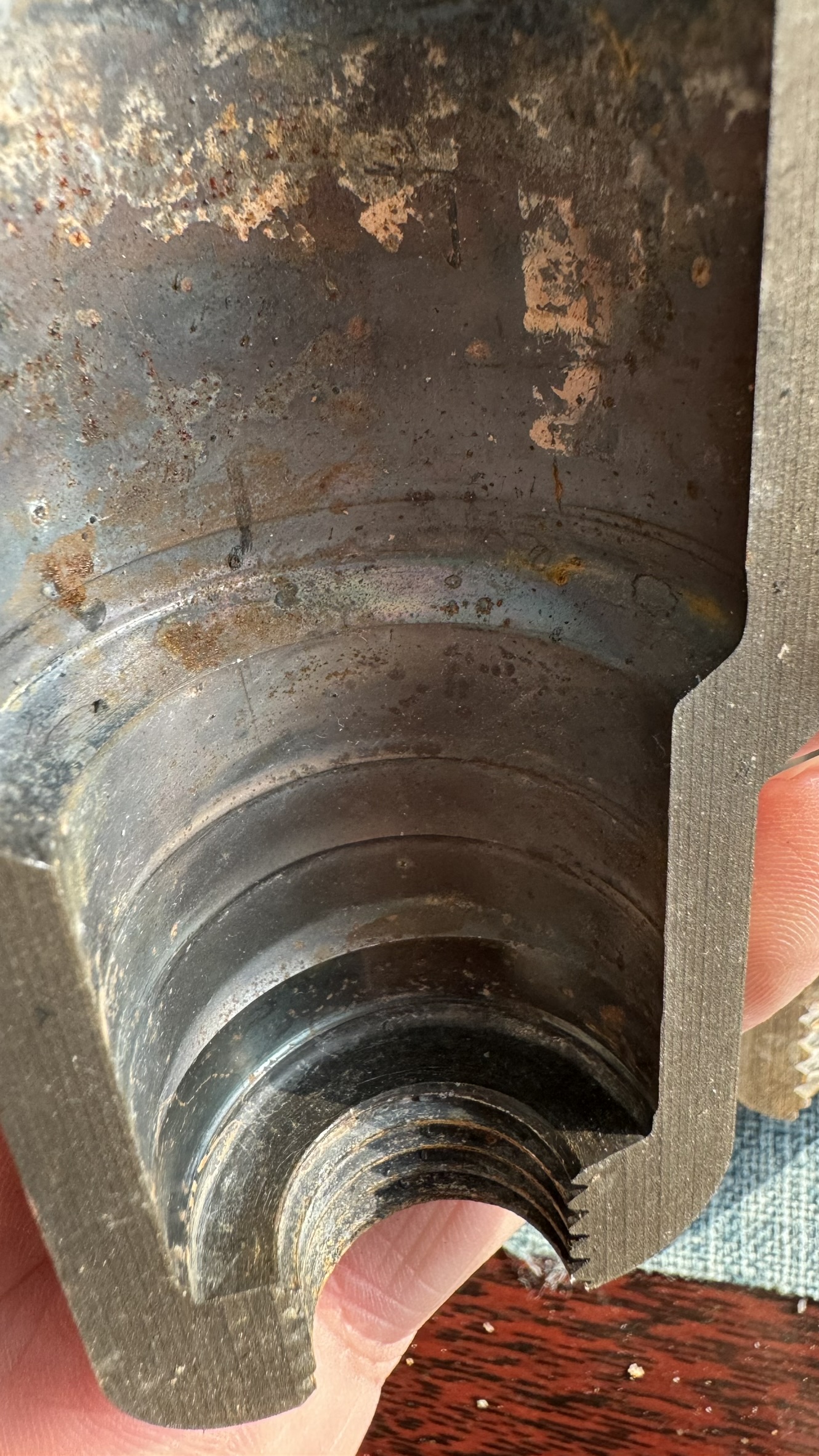

Ảnh mẫu cắt bổ cho thấy lỗ trong dọc theo chiều dài. Có thể thấy phần lỗ lớn hơn ở trên, các vị trí thay đổi đường kính, các dải vòng quanh thành lỗ và vùng có ren ở đầu dưới. Đây là những đặc điểm cần nhận diện riêng khi xem xét chi tiết.
Một vòng nhìn thấy được không mặc nhiên là rãnh mòn. Đối chiếu đúng vị trí với giá giữ chưa sử dụng cùng mã hoặc bản vẽ của nó. Cần phân biệt các bậc, ren và rãnh thoát theo thiết kế với phần vật liệu mất đi trong quá trình sử dụng.
Người kiểm tra ban đầu đặt câu hỏi liệu các rãnh có liên quan đến răng bị kẹt và liệu cần xem xét nhiệt luyện bên trong hay không. Đây là các câu hỏi cần kiểm chứng tiếp. Ảnh không xác định được độ cứng, trình tự hư hỏng hay nguyên nhân đã được xác nhận.
Ba khu vực cần đối chiếu trước khi quyết định dùng lại
Kiểm tra các chi tiết đã tháo theo quy trình cô lập thiết bị và bảo dưỡng của máy. Các bước dưới đây là phương pháp kiểm tra tiếp theo, không phải các phép đo đã hoàn thành trong hồ sơ lịch sử này.
| Khu vực | Đối chiếu | Quyết định hỗ trợ |
|---|---|---|
| Miệng lỗ và mặt tựa | Mép và mặt tựa đã làm sạch với vai tương ứng trên răng và cấu hình lắp quy định. | Nếu ba via, hư hỏng hoặc vật liệu bị giữ lại cản trở việc tựa đúng vị trí, xử lý tình trạng đó trước khi coi răng mới là sẵn sàng làm việc. |
| Lỗ trong và các vị trí chuyển đường kính | Vị trí của rãnh hoặc gờ nhô với dấu vết trên chuôi và đúng đặc điểm đó trên giá giữ cùng mã chưa sử dụng hoặc trên bản vẽ. | Đo các vùng tiếp xúc nghi vấn tại vị trí quy định. Dùng giới hạn lắp ghép và giới hạn mòn của chi tiết để quyết định dùng lại hay thay giá giữ. |
| Các chi tiết có ren và cơ cấu giữ | Cấu hình liên kết và giữ răng thực tế, bao gồm ren hỏng hoặc chi tiết lệch vị trí. Xác nhận chức năng từng đặc điểm từ bản vẽ lắp. | Kiểm tra riêng vị trí tựa, khả năng giữ và chuyển động theo thiết kế. Răng đưa được vào lỗ chưa đủ để xác nhận lắp ghép đúng. |
Chọn phép kiểm tra theo câu hỏi cần trả lời
Lắp ghép còn đạt yêu cầu không? Kiểm tra kích thước răng và giá giữ đã nhận diện theo bản vẽ và giới hạn mòn áp dụng. Hồ sơ này không cung cấp khe hở hoặc giới hạn loại bỏ; không nên suy ra các giá trị đó từ ảnh.
Vật liệu hoặc nhiệt luyện của giá giữ có liên quan không? Cần mẫu được nhận diện, vị trí thử quy định và yêu cầu vật liệu, độ cứng áp dụng. Điều tra kỹ thuật có thể bổ sung kiểm tra mặt cắt hoặc vật liệu; chỉ màu bề mặt và một dấu vòng không thể trả lời câu hỏi.
Cắt bổ là bước điều tra tại xưởng trên mẫu đã tháo. Chi tiết đã cắt bổ không dùng lại được. Các ảnh này không cho thấy một sửa chữa đã hoàn tất hoặc sự cải thiện tuổi thọ răng đã được kiểm chứng.
